VPM-7000

제철소, 국경, 원자력 시설, 테러방지 산업체, 국방분야, 환경분야

(주)에스에프테크놀로지의 특허기술 “출입차량 방사선 감시 시스템”의 기술을 이용하여 개발 한 제품

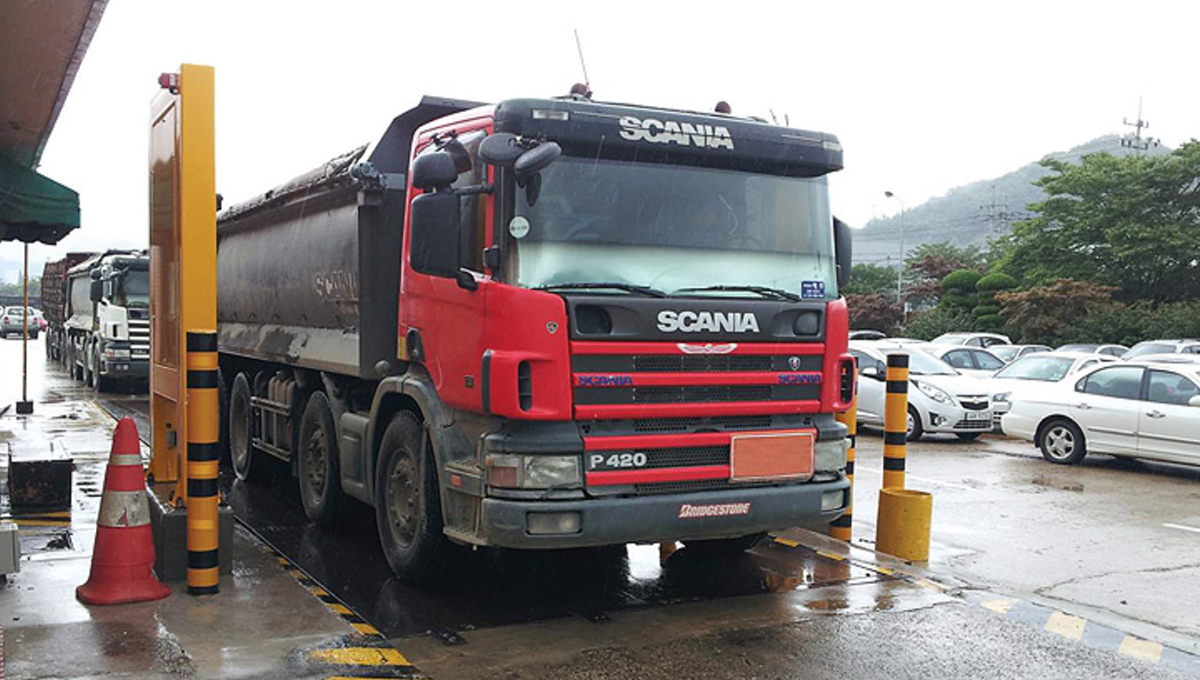

국내원자력 발전소 설치 현황

트럭에 탑재된 방사성 오염물질 탐지를 위해 특별히 설계된 시스템으로, 여러개의 디텍터를 유연하게 운용할 수 있어 차량 형태·화물·현장 상황에 따른 다이나믹한 측정이 가능합니다. 디텍터 크기와 컨트롤 유니트 기능은 현장 요구에 맞게 주문 제작이 가능합니다.

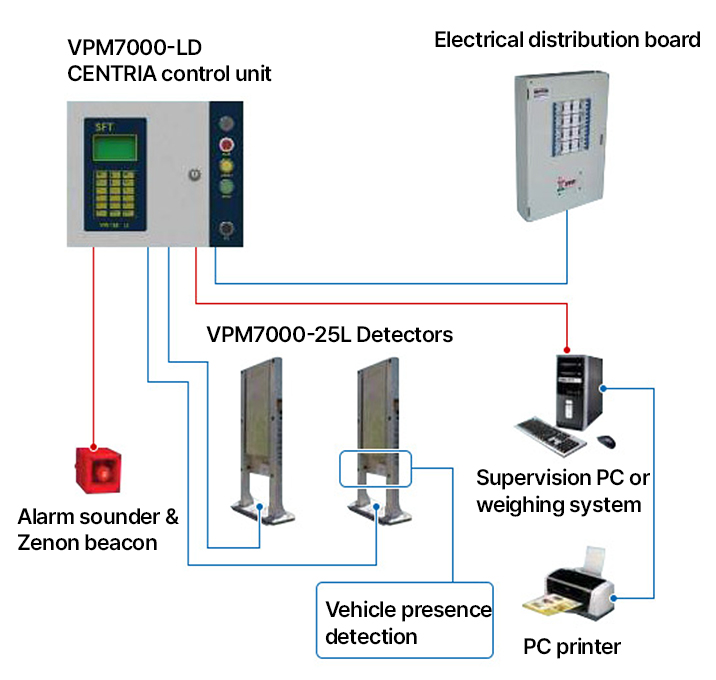

차량감지센서가 결합된 VPM7000 디텍터와 VPM7000-LDCENTRIA 컨트롤 유니트로 구성되며, 측정된 감마 방사선 수치가 경보레벨 초과 시 음향(Alarm Sounder)과 섬광(Zenon Beacon)으로 즉시 경보합니다.

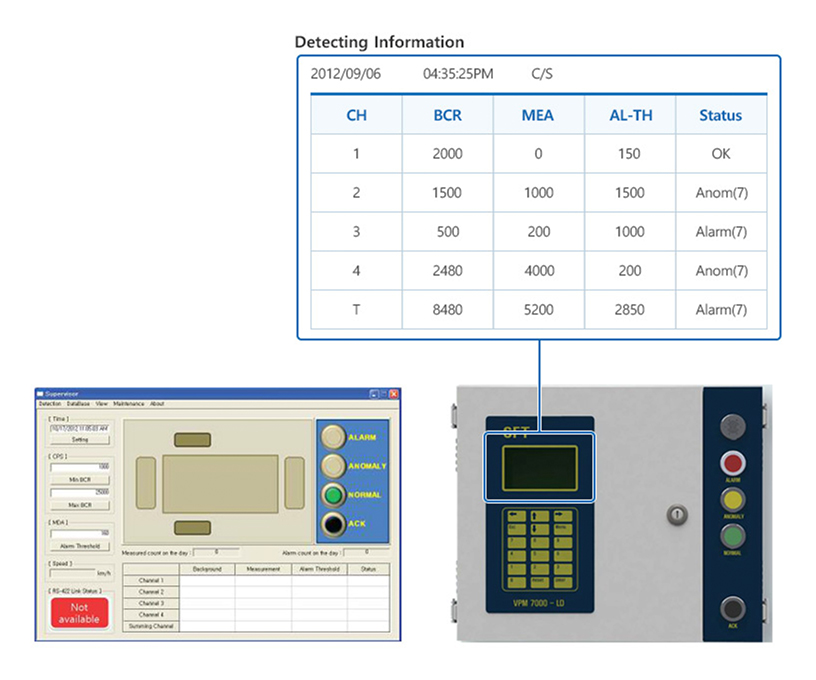

매 측정 후 날짜·시각·측정값·배경값(Background)·알람 발생 여부 등 주요 정보를 PC를 통해 출력할 수 있습니다.
주제어장치 CENTRIA 유니트는 RS-422 통신을 통해 PC 기반 Supervisor 소프트웨어와 연동되며, 링크 장애 시에도 CENTRIA 자체 동작에는 영향이 없습니다.
Supervisor 소프트웨어는 차량 측정 정보를 날짜·시각과 함께 CSV 파일로 저장하며, 차량 스케일 시스템과의 데이터 연동이 가능합니다.

디텍터 사양

구분	사양
25liter plastec scintillator 탑재 시스템 성능	1m 위치 137Cs선원에 대한 MDA: 160kBq
Power supply	22 to 26 VDC
Power consumption	70mA at 24VDC (IR Sensor 20mA 별도)
Calibrated count out put	50us; 0/18 differential amplifier
표준동작온도	-30°C ~ +60°C
보관온도	-40°C ~ + 70°C
보호등급	IP56

콘트롤 유니트 사양

구분	사양
Power supply	100 to 240 VAC 2A - 50/60Hz 단상
Protection	10A circuit breaker
Power consumtion	460mA at 24V DC
Lithium battery	3V CR2032 시간설정 보존용
Data link	RS-422
Display	480 * 272 dots matrix 4.3" TFT LCD
Keypad	Full digit and directional membrane keypad
Function	90dB Buzzer * 1 Red lamp for Rdiation alarm * 1 Yellow lamp for anomaly status * 1 Green lamp for normal starus * 1 Alarm release button * 1 Cavle connerctor for external alarm lamp * 1

* 본 제품은 성능 향상을 위하여 예고 없이 변경될 수 있습니다.
