SPM-9500

개요

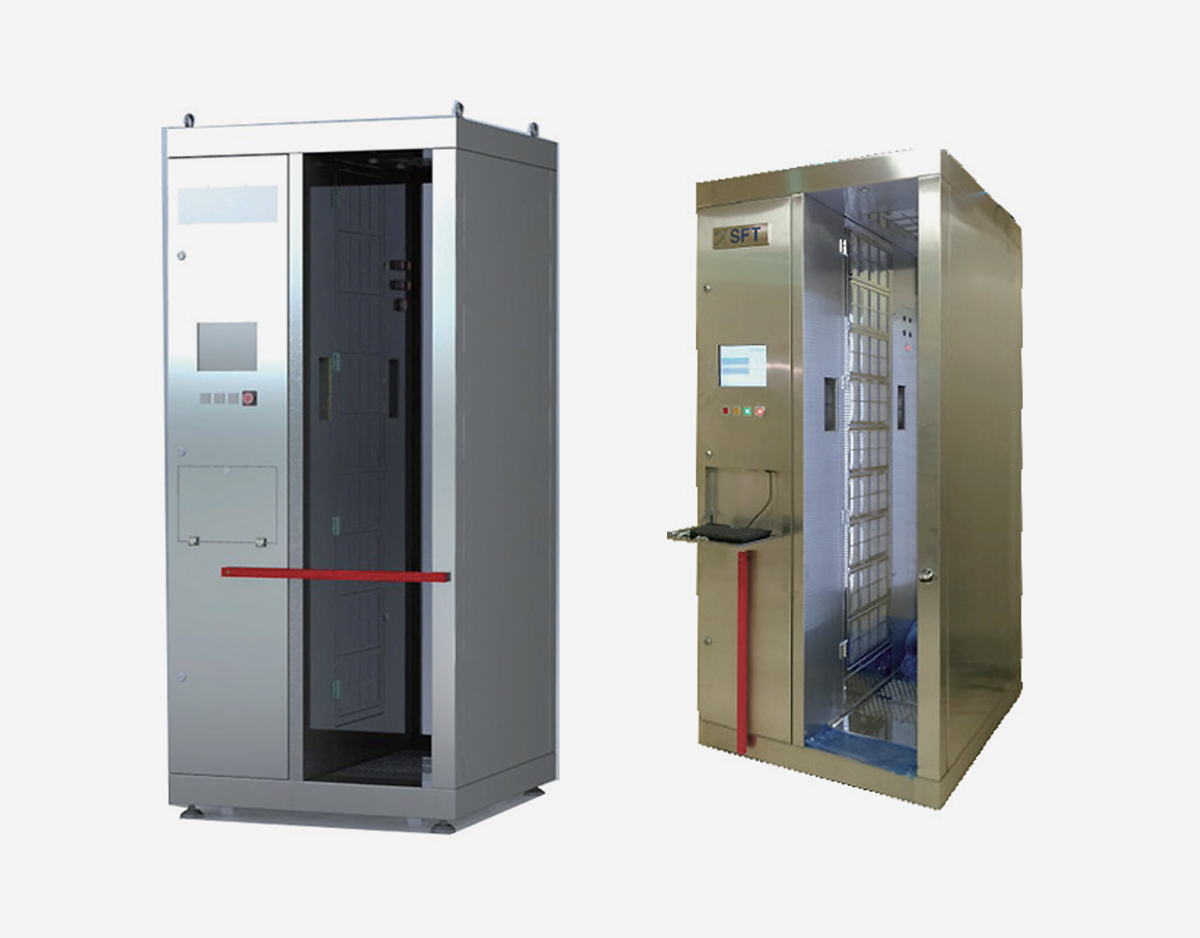

SF Technology,의 전신 방사선 오염감시기 SPM-9500은 방사능 물질 취급으로 인한 신체 오염을 감시하는 장치입니다.
SPM-9500은 원자력 발전소 등 방사능 취급 장소 또는 방사선 노출이 예상되는 건물 및 지역의 경계에 설치되어 개별 출입자의 표면 방사능 오염을 측정할 수 있도록 설계되었습니다.
SPM-9500은 25개의 대용량 가스 흐름 비례 계수 방식의 디텍터를 장착하여 One step으로 전신 오염을 측정할 수 있어, 측정 대상자의 대기 시간 절감을 통해 작업장의 신속하고 효율적인 운영이 가능하며 고효율을 기반으로 최소의 MDA를 통해 현장의 방사선 안전에 대한 신회성을 향상시킬 수 있습니다.
25개의 디텍터는 알루미늄 증착 필름의 교체가 용이한 구조로 되어 있으며 사이즈를 통일하여 예비품 관리에 경제적입니다.
LDC 터치 스크린과 키보드를 통하여 오염 부위를 그래픽으로 표시하고, 시스템 진단, 설정, 상태 확인 및 조회가 가능하며, 팬 없는 무소음 산업용 PC와 SSD의 채택으로 유지 관리의 편의성은 물론 사용 환경의 쾌적함과 데이터 보전의 신뢰성을 제공합니다.
4개의 도어를 통하여 장비 내부에 접근이 가능하도록 설계되어 유지 보수를 위한 관리자의 편의성을 도모하였습니다.
스테인리스 스틸을 사용하여 제품 외부의 오염 제거가 용이하도록 하였고 장비의 내구성을 향상시켰습니다.
제품의 이동을 위한 바퀴와 위치 고정용 조절 좌가 장착외어 있습니다.

특징

간편한 오염 감지 구조

가스 흐름비례계수 방식
One step 전신 오염감지기
측정시간 선택 (자동/임의)
8개의 손/발 위치 감시 센터

고감도의 알파,베타 감지 디텍터

디텍터 용량 대형화
Dead zone 감소

유지 관리의 편의성 향상

터치스크린 디스플레이
4방향 정비 도어
발 검출기 오염 방지 장치

Dosimeter reader

Deluxe LED 조명

반영구적 제습장치

상세

Efficiency (4π)

핵종	Co(60)	Pm(147)	C(14)	Tc(99)	CI(36)	Sr(90)+Y(90)
%	25	21	17	27	34	83

MDA (4π)

핵종	Co(60)	Pm(147)	C(14)	Tc(99)	CI(36)	Sr(90)+Y(90)
%	19	21.3	28.8	17.7	12	4.12

Measurement conditions : Source contact with protection grill, Background : 0.1uSc/h, Background acquisition 10s, Measurement 10s, Detection probability: =95%, P-10 gas
Gamma sensitivity Cs-137: >45cps/uS/h per 100㎠

제품 사양

디텍터 사양

구분	사양
Type	Gas flow proportional counters
Gas	P-10, P-7.5, Ar/CO2
Typical operating voltage	1800V
Monitoring time	자동 3~10초 수동 3~60초 (임의 설정가능)
Threshild	MDSER or Fixed value or N*BCR settable over whole measurement range
Detector Window thinkness	≤ 5μm

작동

접근 센서로 사용자를 자동 인식하여 Ready 상태에서만 입장하도록 입구 차단기 제어
비 오염 상태 / ADR에 데이터 전송 완료 시 출구 슬라이드 도어 자동개발
오염 감지 시 자동문 폐쇄 후 입구 측 차단기 개방
화재 등 긴급 시 입구 차단기 및 출구 슬라이드 도어 수동개발 가능
Ready 상태에서 자동 Background 측정
오염 측정 후 Average Background 자동 차감 알고리즘
교정 시 구해진 MDSER 과 측정된 Background에 의해 측정시간 자동 수정

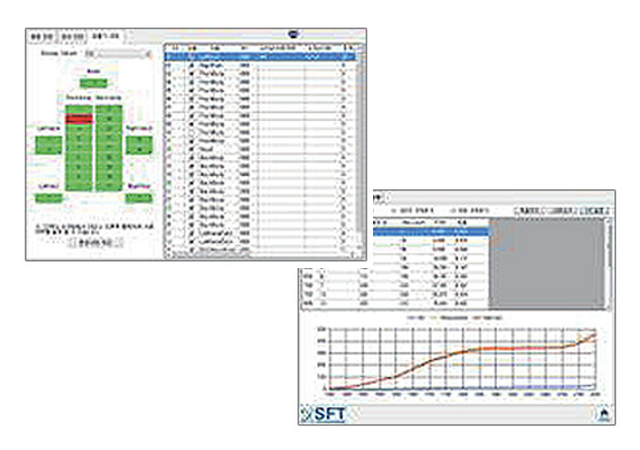

교정, Excel 저장, A4 사이즈 출력 지원 소프트웨어(Calibration software) 기본 제공

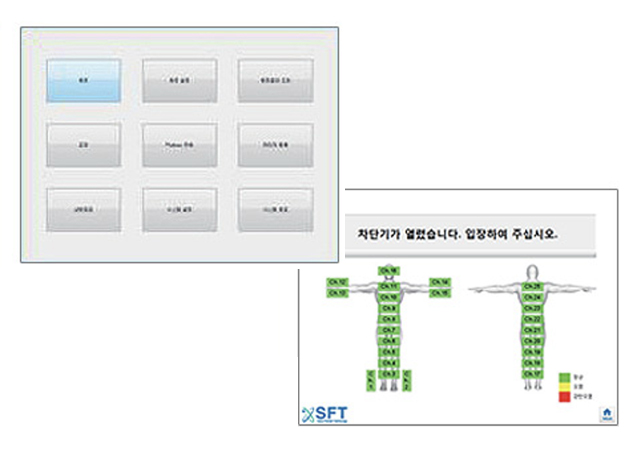

오염된 부분을 알려주는 모사 표시 (Mimic display)
측정 작업(Measurement operation)
"Not ready to measure", "Ready to measure", "Measurement"

주요 기능

주 메뉴

측정 (Measurement)
상태 점검 (Self Test / Maintenance)
Calibration
측정 Parameter 설정
시스템 Parameter 설정
측정 결과 조회(Status/History/통계)

Parameter

측정시간 (Measurement time)
경계 임계 값 (Alarm threshold) / 임계 값(Thresholds)
각 채널에 대한 임계 값 설정 가능
Low/High background, Ground, Contamination

통계 (Statistics)

Total measurements
Contamination measurements
Out of order
Maintenanace
